Le montage complet FPV ouvre la porte à une expérience de vol inoubliable, où technique et passion se rencontrent pour créer un drone parfaitement adapté à ton style. Ce guide pratique te plonge au cœur de chaque étape cruciale, qu’il s’agisse de choisir les composants, d’assembler le drone, de régler ses paramètres ou de comprendre la maintenance indispensable. Aujourd’hui, la diversité des équipements, comme les controllers de vol Betaflight, les radiocommandes modulables, ou encore les batteries LiPo performantes, permet à chacun de se lancer à son rythme sans sacrifier la qualité ni la performance. Tu découvriras comment maîtriser le pilotage avec des réglages PID ajustés, optimiser ton setup grâce à des conseils éprouvés et t’assurer une sécurité maximale pour prolonger la vie de ton multirotor. Le FPV n’est plus réservé aux initiés : il devient une aventure accessible et passionnante, que tu sois débutant ou pilote expérimenté.
Voici, en bref, les points clés à retenir pour un montage complet réussi :
- Choix et compatibilité des composants : privilégie une frame robuste, des moteurs adaptés et un contrôleur de vol fiable pour une base solide.
- Assemblage méthodique : soudures précises, bonne fixation des éléments, et intégration sécurisée de la batterie pour éviter les vibrations et les dysfonctionnements.
- Réglages PID et rates : ajuste les paramètres essentiels via Betaflight pour équilibrer maniabilité et stabilité en vol.
- Utilisation de simulateurs FPV : entraîner tes réflexes sans risque grâce à des plateformes comme Liftoff ou VelociDrone.
- Entretien régulier et sécurité : vérification des hélices, gestion des batteries LiPo, et monitorage du firmware pour éviter les pannes et incidents.
- Respect de la réglementation et bonnes pratiques : toujours voler dans les règles et assurer la présence d’un observateur pour le FPV en immersion.
Choisir les composants essentiels pour un montage FPV réussi : bases techniques et conseils pratiques
Réaliser un montage FPV complet commence par une sélection rigoureuse des composants qui composeront ton drone. Chaque pièce joue un rôle clé, et leur cohérence garantit fiabilité et performances. La frame constitue la structure de ton drone : une frame en carbone de 4 à 5 mm d’épaisseur assure un équilibre parfait entre légèreté et robustesse, capable de résister aux inévitables crashes des débutants. Privilégie un modèle 5 pouces si tu vises polyvalence et agilité, un standard incontournable pour le freestyle et le pilotage en extérieur.
Pour les moteurs, leur KV (nombre de tours par volt) influence directement la vitesse et la maniabilité. Un KV faible, autour de 2300-2600, favorise un contrôle précis et progressif, excellent pour débuter. À l’inverse, des KV plus élevés conviendront aux pilotes cherchant davantage de réactivité et puissance. Assure-toi aussi de la compatibilité mécanique entre moteurs et frame afin d’éviter de devoir modifier ton châssis, ce qui peut être chronophage et risqué.
Le contrôleur de vol (FC) est le cerveau du drone : c’est lui qui traite les commandes, gère la stabilité via les capteurs et contrôle les ESC (Electronic Speed Controllers) qui pilotent chaque moteur. Des modèles compatibles avec Betaflight facilitent la configuration, le réglage des PID et la mise à jour régulière du firmware. Pour simplifier le montage, tu peux opter pour une stack tout-en-un, qui regroupe FC, ESC et PDB (Power Distribution Board) en un seul module.
La caméra FPV et l’émetteur vidéo (VTX) sont le système nerveux visuel de ton installation. Aujourd’hui, tu as le choix entre une caméra analogique à faible latence pour une réponse immédiate, ou des systèmes numériques comme DJI FPV qui offrent une image plus nette, idéale pour la capture vidéo, tout en gardant une latence suffisante pour un pilotage fluide. Le bon choix dépendra de ton usage et de ton budget.
Enfin, la batterie LiPo est un élément central. Les modèles 3S et 4S offrent un bon compromis entre puissance, poids et autonomie. Ton montage devra veiller à un bon positionnement de la batterie pour équilibrer le centre de gravité. Un chargeur intelligent adapté à tes LiPo est indispensable pour garantir sécurité et longévité.
| Composant | Rôle | Prix indicatif (€) | Conseils clés |
|---|---|---|---|
| Frame 5 pouces | Structure et protection | 20 – 70 | Carbone ép. 4-5 mm, compatible moteur 22xx à 23xx KV |
| Moteurs brushless (x4) | Propulsion | 6 – 20 chacun | KV adapté au style de vol, fixation compatible frame |
| Contrôleur de vol (FC) | Gestion stabilité et commandes | 20 – 50 | Support Betaflight, options plug & play recommandées |
| Caméra FPV | Retour vidéo en immersion | 30 – 60 | Analogique pour faible latence, numérique pour qualité vidéo |
| Batterie LiPo 3S/4S | Source d’énergie | 18 – 35 | Capacité et décharge adaptées, stockage en mode sécurité |
Dans ce processus, s’appuyer sur des sources fiables est une bonne pratique pour éviter les erreurs coûteuses. Par exemple, consulter des guides comme étapes clés pour le montage complet ou tuto FPV monter drone apporte un éclairage précieux pour les débutants. Ces ressources détaillées t’accompagnent pas à pas dans le choix, l’acquisition et l’assemblage de ton matériel.

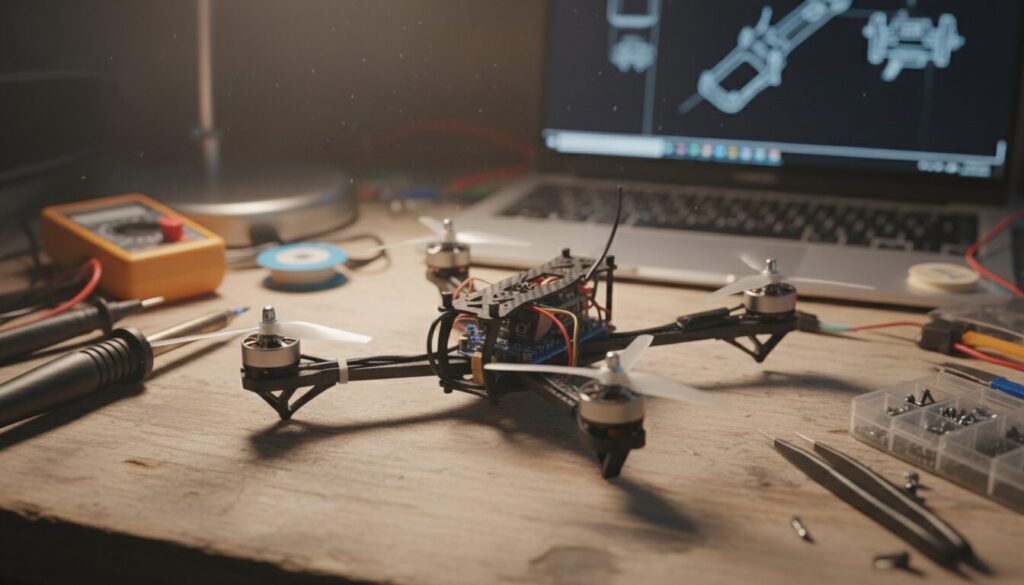

Assemblage et câblage d’un drone FPV : méthodes éprouvées et astuces pour un montage sans faille
L’assemblage d’un drone FPV est une étape délicate où chaque connectique et fixation compte pour la performance et la sécurité en vol. Poser méthodiquement les bases du câblage et de la soudure réduit grandement les risques de dysfonctionnement. On installe d’abord la frame, en vérifiant que tous les trous correspondent aux fixations des moteurs choisis, sans forcer ni agrandir les perçages.
Ensuite, les moteurs sont positionnés et fixés avec soin : serrage ferme mais sans déformer le châssis, pour préserver l’intégrité mécanique. Il est recommandé d’utiliser un frein-filet léger sur les vis afin d’éviter le desserrage dû aux vibrations. Le contrôleur de vol est fixé au centre, souvent sur des supports en caoutchouc pour absorber les secousses et vibrations nuisibles à la stabilité du vol.
Passons aux soudures : un pont critique de tout montage FPV. La précision est essentielle pour ne pas créer de courts-circuits et assurer une connexion solide. Les fils d’alimentation des ESC sont soudés sur les pads correspondants du FC ou du PDB. Les signaux de contrôle de moteurs passent par des fils plus fins, qu’il faut isoler scrupuleusement. Installer un condensateur entre la batterie et l’ESC est utile pour limiter les chutes de tension qui pourraient entraîner des coupures vidéo ou des pertes de contrôle.
Le câblage de la caméra FPV et de l’émetteur vidéo se fait avec attention à la polarité et au sens des connecteurs. Chaque câble doit être fixé proprement avec du scotch ou des attaches pour éviter qu’ils ne se décrochent en vol. Les antennes FPV jouent un rôle crucial : des antennes de bonne qualité assurent une transmission vidéo stable. Pense à quelle orientation et position elles porteront pour éviter les perturbations dues aux structures métalliques ou aux mouvements du drone.
Testez toujours l’ensemble du montage à l’aide d’un banc de test ou d’un contrôleur USB avant d’installer la batterie. Cela évite des surprises qui peuvent endommager le matériel ou causer des accidents lors des premiers vols. Réaliser un step-by-step précis au moment du montage est une excellente habitude. Tu trouveras un tutoriel vidéo très complet pour cette étape sur cultureFPV montage drone 5 pouces.
Liste des étapes essentielles pour un montage mécanique sans erreur :
- Positionner et fixer la frame et les moteurs
- Souder ESC et contrôleur de vol selon les guides de Betaflight
- Installer caméra FPV et émetteur vidéo avec câblage propre
- Fixer batteries et antennes de manière stable
- Effectuer un premier test statique complet avant vol
Réglages PID, rates FPV et tuning : affiner la maniabilité pour un vol précis et réactif
Parvenir à un pilotage fluide et efficace avec ton drone FPV passe par le réglage minutieux du contrôleur de vol, notamment via les paramètres PID (Proportional, Integral, Derivative) et les rates FPV. Les PID déterminent la réaction du drone face aux perturbations : ces coefficients ajustent la stabilité et la rapidité des corrections du drone pendant le vol.
Un réglage PID mal adapté peut provoquer des oscillations, vibrations, ou des réactions trop brutales, alors qu’un tuning bien réalisé rend le pilotage naturel, précis et agréable. La base consiste à commencer avec des paramètres prédéfinis fiables, puis de procéder par petites modifications selon ton style de pilotage et l’environnement. Par exemple, augmenter légèrement la valeur P peut améliorer la stabilité en vol stationnaire, mais en augmenter trop peut créer des vibrations désagréables.
Les rates FPV s’occupent de la sensibilité des sticks sur la radiocommande. Un taux faible facilite les manœuvres douces, parfait pour débuter, tandis que des rates plus élevés donnent au pilote la possibilité d’exécuter des flips et des rotations rapides. Une courbe d’expo bien réglée permet de rendre les mouvements progressifs autour du point central du stick, évitant ainsi les à-coups involontaires.

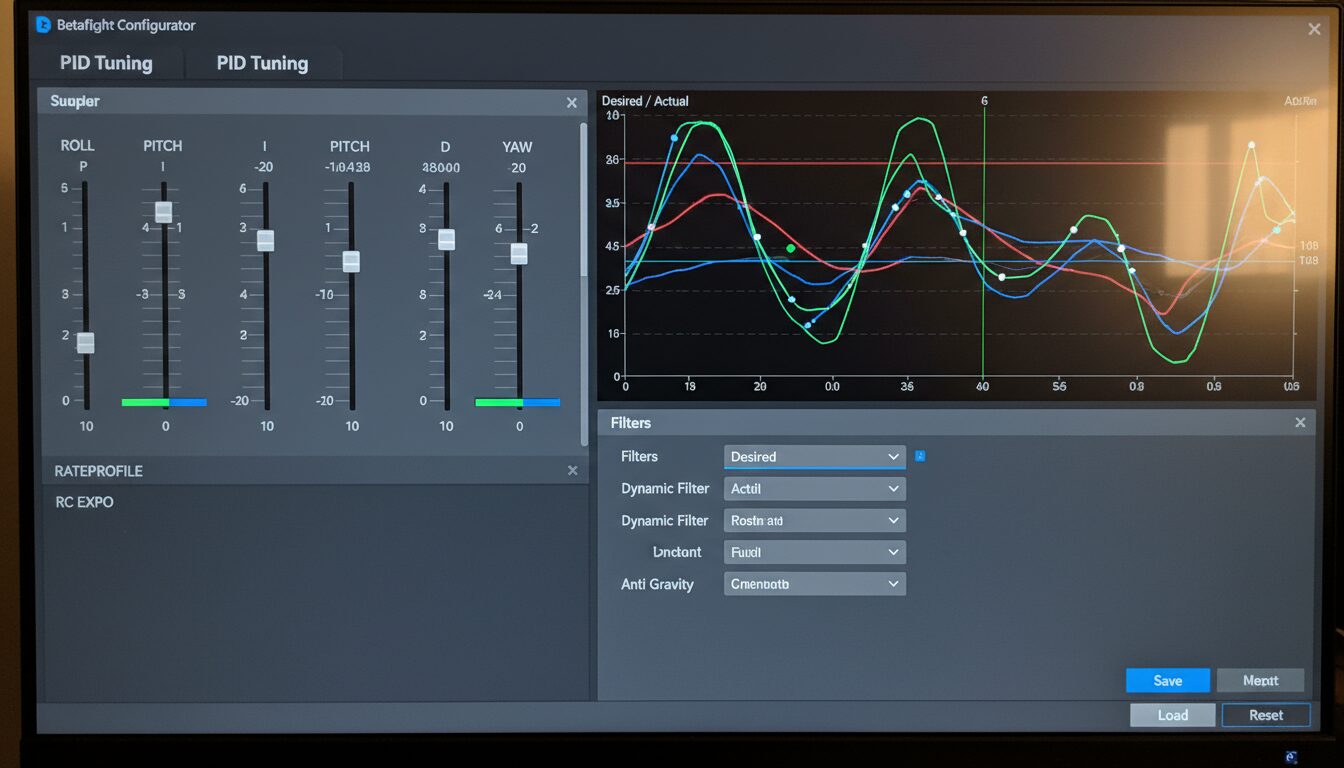

L’outil Betaflight reste incontournable pour ajuster ces paramètres en temps réel sur PC. Plusieurs pilotes recommandent également de tenir un carnet de bord ou un journal de vol pour noter les changements, les sensations et les résultats obtenus. Cette méthode permet de peaufiner le tuning en mesurant précisément ce qui fonctionne ou non.
Pour maîtriser ces réglages, tu peux consulter le guide complet accessible sur peaufiner son drone FPV étape par étape, qui détaille chaque phase du tuning comme un expert. Ne néglige pas cette étape si tu veux atteindre les meilleures performances en vol.
Tableau comparatif des ajustements PID courants :
| Paramètre | Effet | Conseil de tuning |
|---|---|---|
| Proportionnel (P) | Réagit aux erreurs immédiates | Ajuster progressivement, attention aux vibrations |
| Intégral (I) | Corrige les erreurs cumulées | Important pour stabilité en vol stationnaire |
| Dérivé (D) | Anticipe la tendance de mouvement | Permet des transitions plus douces |
Entretien, réparations et sécurité drone FPV : prolonger la vie de ton équipement et voler serein
Pour garantir une expérience FPV durable, l’entretien régulier et une attention portée à la sécurité de ton drone sont indispensables. Après chaque session, examiner minutieusement les hélices permet de détecter les fissures qui pourraient provoquer des vibrations gênantes. Remplacer systématiquement les pales endommagées évite des dégâts plus importants.
La batterie LiPo, souvent le maillon fragile du drone, nécessite également un soin particulier. Stocke-la toujours à la tension de stockage (environ 3,8 V par cellule), ne la laisse jamais déchargée longtemps et inspecte-la régulièrement pour repérer tout gonflement ou dommage. Utilise un sac de sécurité pour la charge et le transport, et prends l’habitude d’un cycle de décharge/recharge optimal pour maximiser sa durée de vie. Un chargeur intelligent, capable de gérer les phases et la régulation thermique, est un bon investissement.
Au moindre dysfonctionnement moteur ou de caméra FPV, n’hésite pas à faire un diagnostic via les logiciels Betaflight ou autres outils dédiés. Les mises à jour régulières du firmware apportent souvent stabilité accrue et nouvelles fonctionnalités qu’il est dommage de ne pas exploiter. Garde toujours un stock de pièces détachées de qualité, comme des hélices, moteurs ou antennes FPV, pour pouvoir intervenir rapidement en cas de crash.
Enfin, la sécurité en vol doit être une priorité. Voler dans des zones dégagées, toujours accompagné d’un observateur lors d’un pilotage en immersion, et respecter la hauteur maximale autorisée te protégera toi et ton entourage. En te référant aux recommandations officielles et aux ressources comme sécurité drone FPV et batterie LiPo, tu bénéficieras d’une pratique responsable et sûre.
- Inspecte hélices et châssis après chaque vol pour prévenir vibrations et accidents
- Entretiens tes batteries LiPo en respectant les règles de stockage et de charge
- Diagnostique tout problème technique avec les outils de configuration
- Maintiens un stock de pièces détachées fiables pour réactivité en cas de réparation
- Respecte la présence d’un observateur et les zones de vol sécurisées
Quel équipement est recommandé pour débuter le montage FPV ?
Il est essentiel de choisir une frame robuste 5 pouces, des moteurs avec KV modéré, un contrôleur de vol compatible Betaflight et une batterie LiPo 3S ou 4S. Une radiocommande et un casque FPV adaptés complètent le setup.
Pourquoi les réglages PID sont-ils cruciaux en FPV ?
Les PID contrôlent la stabilité du drone en vol. Un mauvais réglage peut provoquer des oscillations ou une mauvaise réactivité, tandis qu’un tuning adapté rend le pilotage naturel et précis.
Comment entretenir efficacement sa batterie LiPo ?
Stocker à tension de sécurité, ne pas la laisser déchargée longtemps, utiliser un chargeur intelligent, et toujours charger/décharger dans un sac de sécurité sont les bonnes pratiques recommandées.
Faut-il un observateur lors d’un vol FPV ?
Oui, la réglementation impose la présence d’un observateur pour assurer la sécurité durant le vol en immersion. Cet accompagnant permet d’alerter en cas de danger ou d’interférences.
Quels sont les meilleurs simulateurs pour s’entraîner au pilotage FPV ?
Parmi les simulateurs les plus utilisés figurent Liftoff, VelociDrone et DRL Simulator. Ils offrent un réalisme avancé qui prépare efficacement aux vols réels et aux réglages.
