résoudre les problèmes de signal vidéo en fpv

Lorsque tu pilotes un drone FPV, rien n’est aussi frustrant que de perdre le signal vidéo. Cette coupure, ce bruit ou ce flou, c’est un frein direct à ta progression et à ton plaisir. La liaison vidéo, c’est le cœur même de ton expérience FPV. Si elle déraille, tu perds non seulement la visibilité mais aussi cette immersion à couper le souffle. Facteurs techniques, environnementaux, matériel défaillant : une multitude d’éléments peuvent perturber la qualité de ton signal vidéo FPV. Sans maîtrise sur ces aspects, la fiabilité du retour vidéo s’érode, mettant en péril tes vols.

Ce guide dévoile des méthodes claires et techniques pour identifier, comprendre et corriger ces problèmes avec assurance. De la configuration des antennes FPV aux réglages du VTX, en passant par l’entretien des batteries LiPo et le respect des bonnes pratiques, chaque point disponible ici est un pas vers un signal stable. L’objectif ? Transformer le brouillage signal FPV en un flux limpide, réduire les interférences FPV à leur minimum, et maximiser la portée vidéo FPV sans compromis.

Tu découvriras des astuces concrètes pour optimiser ton setup, éviter les erreurs fréquentes de débutants, et entretenir ton matériel pour une fiabilité accrue. Au-delà du pincement technique, c’est un voyage dans l’art du dépannage FPV, pour que chaque session soit une expérience d’adrénaline et de fluidité totale.

Ce guide s’appuie également sur des retours d’expérience de pilotes aguerris et sur des conseils issus de spécialistes qui partagent leur savoir-faire pour que tes vols restent toujours connectés, clairs et puissants. Que tu débutes en drone FPV ou que tu souhaites peaufiner ta maîtrise, ce tutoriel drone FPV sera ton allié pour tisser un signal à toute épreuve.

Prêt à décoller avec un signal vidéo enfin au top ? C’est parti !

En bref :

• Oriente toujours tes antennes FPV de façon optimale en respectant la polarisation pour une réception efficace.
• Choisis un VTX performant, évite les mauvaises soudures et utilise des câbles blindés pour réduire les interférences FPV.
• Veille à un placement soigné du matériel radio et à l’éloignement des sources de perturbations électromagnétiques.
• Adapte ton lieu et conditions de vol pour minimiser le brouillage signal FPV et bénéficie d’une meilleure qualité image FPV.
• Entretiens rigoureusement tes batteries LiPo et prêtes une attention particulière à l’alimentation du drone pour éviter pertes de signal FPV.

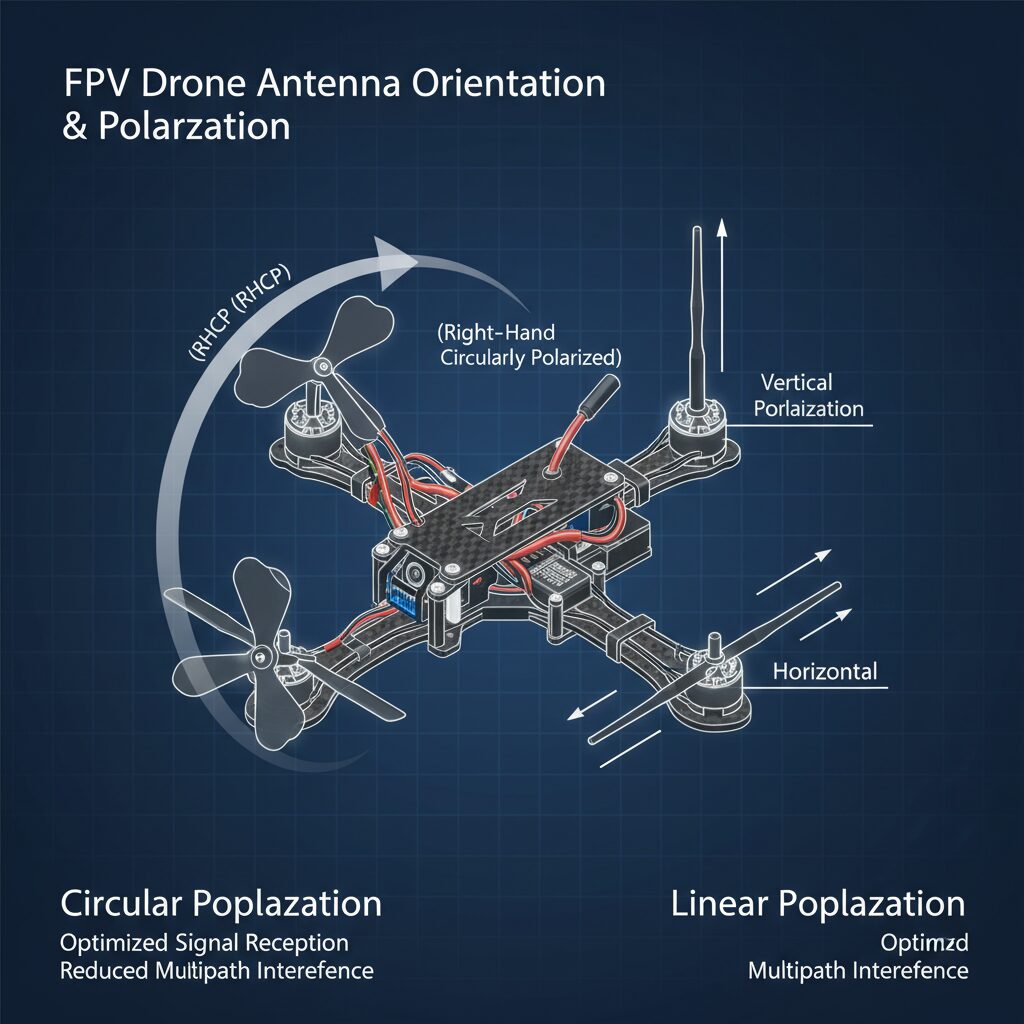

Optimiser les antennes FPV : orientation, polarisation et placement pour un meilleur signal vidéo FPV

Le signal vidéo FPV repose avant tout sur la qualité du lien entre l’émetteur vidéo (VTX) et le récepteur vidéo (RX). L’une des erreurs classiques dans le pilotage FPV est de sous-estimer l’impact de l’antenne. Pourtant, son orientation, sa polarisation et son placement font toute la différence pour garantir une amélioration réception FPV notable et une portée accrue.

Pour commencer, il est crucial de comprendre la polarisation. Elle correspond à la façon dont les ondes sont émises par l’antenne : soit RHCP (Right Hand Circular Polarization) ou LHCP (Left Hand Circular Polarization). Pour éviter toute ‹ perte de signal FPV ›, tu dois impérativement faire correspondre la polarisation des antennes VTX et RX. Sinon, tu risques des pertes de plusieurs décibels qui se traduisent par un signal instable ou inexistant durant le vol. Ce guide de diagnostic est une référence pour comprendre comment éviter ces oublis fatals.

Ensuite, l’orientation des antennes omnidirectionnelles doit être verticale par rapport à l’horizon, surtout côté récepteur vidéo FPV. Cette position favorise une couverture homogène lors de tes mouvements en vol et limite les zones mortes du signal. Pour des antennes directionnelles, comme les patchs, une orientation bien ciblée vers la zone de vol est préférable, car elle concentre le signal et augmente la portée vidéo FPV, minimisant ainsi le risque de brouillage signal FPV.

Le placement dans le châssis est également fondamental. Antennes trop proches des moteurs, des ESC ou des surfaces métalliques génèrent des interférences FPV difficiles à corriger autrement. Il faut donc éloigner les câbles coaxiaux et éviter qu’ils courent parallèlement aux sources d’interférences. Ces précautions évitent des perturbations du signal qui se manifestent souvent par des coupures ou des scintillements indésirables.

• Conseils pratiques d’orientation antenne :
• Place l’antenne RX verticalement à la perpendiculaire du sol pour un signal stable.
• Éloigne l’antenne VTX des moteurs et ESC pour limiter les perturbations.
• Aligne la polarisation VTX et RX pour éviter toute perte inutile.
• Évite tout proche métallisé autour du coaxial et privilégie un routage sécurisé.

Type d’antenne	Polarisation	Portée relative	Usage recommandé
Omnidirectionnelle	RHCP / LHCP	Moyenne	Freestyle, vols proches
Patch (directionnelle)	RHCP / LHCP	Haute	Longue portée dirigée
Yagi / Directionnelle	RHCP	Très haute	Liaisons longues, compétition
Dipôle	Linear	Faible	Tests spécifiques

En suivant ces règles précises, tu réduis efficacement les risques de perte de signal FPV liés à un mauvais positionnement des antennes. D’ailleurs, ce article sur l’évitement des interférences t’aidera à approfondir la manière de gérer ces problématiques.

Améliorer la stabilité du signal vidéo FPV grâce au VTX, câblage et gestion des interférences

La qualité du signal vidéo FPV dépend tout autant de ton émetteur vidéo (VTX) et du câblage que des antennes. Un VTX mal alimenté ou un câble de mauvaise qualité sont autant de sources d’interférences FPV qui dégradent ton retour vidéo. Il ne suffit pas d’avoir une antenne performante; l’ensemble doit être pensé comme un système cohérent pour assurer une liaison fiable.

Pour commencer, prête attention à la puissance du VTX. Une puissance trop faible limite à la fois la portée vidéo FPV et la stabilité du signal. En revanche, un VTX surpuissant peut générer des interférences importantes, notamment sur les autres composants électroniques du drone, dont le contrôleur de vol. Il s’agit de trouver un juste équilibre en fonction de ta zone de vol et du type de mission.

Le câblage joue aussi un rôle crucial. Du matériel trop léger ou mal blindé, comme un câble RG178 routé trop près des moteurs ou ESC, peut capter des parasites qui affectent directement la qualité image FPV. En optant pour un coax renforcé et en plaçant ton câblage à distance des sources d’interférences, tu augmenteras significativement la netteté et la stabilité du flux vidéo.

Pour limiter ces perturbations, l’ajout d’un condensateur de filtrage de 1000 µF sur l’entrée d’alimentation du VTX est souvent recommandé. Cela réduit les pics de tension et le bruit électrique sur la ligne, participant ainsi à une meilleure stabilité du signal. Un bon contrôle des soudures, avec inspection et tests à l’ohmmètre, complète cette stratégie de prévention.

• Points à vérifier sur VTX et câblage :
• Choisir un VTX adapté à l’usage, ni trop faible ni trop puissant.
• Préférer un câble coaxial blindé, possiblement renforcé pour longue portée.
• Installer un condensateur 1000 µF pour filtre d’alimentation.
• Souder avec soin, éviter les faux contacts et tester systématiquement.
• Router les câbles loin des moteurs et ESC pour limiter les interférences FPV.

Élément	Effet	Recommandation
Condensateur 1000µF	Réduction des pics et bruit électrique	Utilisé sur frames courantes, recommandé
Câble RG178	Blindage standard, sensible aux parasites	Veiller au routage éloigné des moteurs
Câble coax renforcé	Moins de pertes, meilleure immunité	Idéal pour longues liaisons
Soudures de qualité	Moins d’interruptions et coupures	Test à l’ohmmètre et inspection visuelle

Cette approche rigoureuse de l’installation vidéo d’un drone FPV garantit une liaison plus propre, moins sujette au brouillage signal FPV. C’est une étape clé pour améliorer la réception FPV et maintenir un retour vidéo stable tout au long de ta session.

Soigner le placement des antennes RX et VTX pour assurer une meilleure portée vidéo FPV

La séparation physique et la disposition stratégique des antennes vidéo sont des leviers majeurs pour limiter les interruptions de signal en vol. Si tu places les antennes VTX et RX trop proches ou mal orientées, le risque d’interférences et de coupures augmente drastiquement.

Une bonne pratique est de spatialiser les antennes VTX et RX sur des plans et emplacements différents dans ton drone. Cela évite ce qu’on appelle la « coupe » de signal ou brouillage local causé par les ondes qui s’entrelacent. Ce dispositif s’appuie sur une gestion intelligente de l’espace radio autour de ton setup, favorisant une qualité image FPV optimale.

Éloigner également les câbles des antennes des ESC et moteurs limitera les perturbations électromagnétiques. Tous ces petits détails s’additionnent pour transformer ta liaison vidéo FPV, jusqu’à te faire oublier à quel point un signal stable n’est jamais un hasard.

• Bonnes pratiques de placement des antennes vidéo :
• Séparer antennes RX et VTX en distance et hauteur.
• Éviter les boucles de câble proches des ESC et source de bruit.
• Utiliser une gaine thermorétractable pour protéger les soudures.
• Tester le système avant chaque vol long range pour valider le setup.

Action	Impact attendu
Éloigner antennes RX et VTX	Réduction des interférences internes
Éviter boucles de câble près ESC	Moins de bruit électromagnétique capté
Contrôler soudures et gaine thermorétractable	Fiabilité renforcée, meilleure continuité
Tester en situation réelle	Validation de la portée effective

Des échanges d’expérience sur des forums comme perte du signal vidéo analogique montrent que le réglage précis du placement antennes FPV est un levier souvent sous-estimé mais crucial pour garantir une portée vidéo FPV optimale.

Influence de l’environnement, de la météo et de l’autonomie sur la stabilité du signal vidéo FPV

Ton environnement de vol joue un rôle décisif dans la qualité du signal vidéo FPV. Les structures urbaines, les arbres, les lignes haute tension, tout cela engendre des réflexions, des pertes et des brouillages qui complexifient la réception.

Pour optimiser la portée et la qualité de ton retour vidéo, privilégie des zones dégagées, sans obstacles métalliques proches. Les altitudes modérées, loin des sources de haute fréquence comme les stations mobiles, sont idéales. Les heures creuses avec peu de trafic radio local minimisent aussi le brouillage signal FPV.

La météo impacte elle aussi sensiblement la réception. L’humidité, la pluie ou un vent fort absorbent et diffractent les ondes, réduisant la portée vidéo FPV et la netteté du signal. Attends des conditions plus stables pour tes vols longue portée pour ne pas compromettre ta liaison vidéo.

Enfin, la gestion de l’énergie est la clef pour conserver un signal solide. Une batterie LiPo en bon état, avec une bonne capacité et un faible taux de décharge garantit un apport stable en courant, évitant les fluctuations qui pourraient affecter ton VTX. Veille aussi à alléger au maximum le drone pour réduire la consommation et optimiser les réglages PID en conséquence.

• Clés environnementales et énergétiques pour stabilité signal FPV :
• Choisir des zones de vol dégagées et sans métal à proximité.
• Éviter les lieux avec trajets sous lignes haute tension ou relais radio.
• Privilégier les conditions météo sèches et peu venteuses.
• Entretenir tes batteries LiPo pour une alimentation stable.
• Réduire la masse et optimiser réglages pour une consommation maîtrisée.

Facteur	Effet sur signal vidéo	Recommandation
Structures urbaines	Réflexions et atténuation du signal	Privilégier zones dégagées
Lignes haute tension	Haute interférence électromagnétique	Éviter survols proches
Météo humide	Perte de portée et brouillage	Reporter le vol si possible
Batteries LiPo faibles	Diminution qualité alimentation VTX	Bien entretenir et choisir haute capacité

Tu trouveras d’excellents conseils pour adapter ton vol aux conditions météo et éviter pièges classiques dans cette ressource dédiée. De même, éviter les erreurs fréquentes et bien gérer ton matériel sera un atout supplémentaire.

Analyser, diagnostiquer et dépanner efficacement les pertes de signal vidéo en FPV

Face à une perte de signal FPV, l’approche méthodique est la clé. Commence toujours par vérifier les bases : batteries LiPo chargées et saines, câbles bien soudés, antennes alignées, et puissance VTX adaptée au vol envisagé.

Ensuite, observe les circonstances des coupures. Interviennent-elles souvent au même endroit ? Lors du passage près de certains obstacles ? Une analyse rigoureuse te guidera vers la source réelle du problème, bien souvent une erreur dans le tuning drone FPV ou un placement d’antenne sous-optimal.

Utilise un simulateur FPV pour tester les réglages en environnement contrôlé avant de voler en conditions réelles. Ce type d’entraînement permet d’affiner les rates FPV et les PID pour limiter la consommation et optimiser la stabilité, évitant ainsi que ton signal vidéo FPV ne soit altéré par des vibrations ou des oscillations du drone.

Enfin, consulte régulièment les retours d’expérience sur des forums, groupes spécialisés ou tutoriels en ligne. Sur le site rslfpv.com, par exemple, tu trouveras une mine d’informations pour dépanner FPV en profondeur.

• Étapes pour un dépannage FPV efficace :
• Vérifier état et charge des batteries LiPo et alimentation nacelle vidéo.
• Inspecter soudures, câblage et polarity antenna.
• Tester les réglages PID et rates FPV via simulateur.
• Analyser conditions environnementales et localiser les zones problématiques.
• Consulter des ressources spécialisées et partager ses expériences.

Problème potentiel	Cause probable	Solution recommandée
Perte vidéo soudaine	Polarisation erronée	Aligner antennes VTX/RX
Bruit et interférences	Proximité moteurs et câblage	Éloigner câblage, blindage
Flou et scintillements	Puissance VTX inadéquate	Adapter puissance selon conditions
Instabilité fréquente	Batterie faible ou soudures défectueuses	Remplacer batterie, réviser soudure

Ce tutoriel drone FPV, riche en conseils techniques, te guidera à réduire radicalement les soucis de signal et à profiter pleinement de ton pilotage FPV. N’hésite pas à croiser ces bonnes pratiques techniques avec des conseils pour optimiser ton pilotage FPV afin d’élever ton niveau très rapidement (astuces simples pour pilotage FPV).

Pourquoi mon signal vidéo FPV s’interrompt-il souvent ?

Les interruptions régulières sont souvent dues à un mauvais alignement des antennes (polarisation), à un câblage mal placé susceptible de capter des parasites, ou encore à une puissance VTX inadaptée ou des batteries faibles.

Comment choisir la bonne polarisation pour mes antennes FPV ?

Il faut impérativement que la polarisation de l’antenne VTX corresponde à celle du récepteur RX. Généralement, RHCP ou LHCP est utilisé, mais il faut éviter de mélanger ces deux types pour maximiser la qualité et la stabilité du signal vidéo.

Quelle maintenance je dois faire pour éviter les problèmes de signal vidéo ?

Entretiens régulièrement tes batteries LiPo, vérifie la qualité des soudures, éloigne les câbles des sources de perturbation, et teste systématiquement ta configuration avant chaque session.

Est-ce que la météo influence vraiment mon signal vidéo FPV ?

Oui, l’humidité, la pluie et le vent fort peuvent dégrader la liaison vidéo en atténuant ou diffractant les ondes, causant une perte de portée et une détérioration du signal. Voler par temps sec et calme est recommandé pour une meilleure stabilité.

Quel impact un mauvais câblage peut-il avoir sur le signal FPV ?

Un câblage non blindé, mal soudé ou trop proche des moteurs et ESC génère des interférences qui se traduisent par du bruit, des coupures ou un signal instable. Utilise des câbles coaxiaux de qualité et teste toujours la qualité des soudures.
