Dans l’univers du drone FPV, la qualité de la liaison vidéo fait souvent la différence entre un vol immersif réussi et une expérience frustrante. L’antenne FPV, élément souvent sous-estimé, joue un rôle crucial dans la portée et la stabilité du signal. Les pilotes, qu’ils soient adeptes de freestyle ou d’endurance, cherchent à maximiser cette liaison pour s’affranchir des limites imposées par les environnements et obstacles. Cette analyse détaillée explore comment bien choisir son antenne, en fonction du gain, de la polarisation et du type de vol, tout en illustrant les nuances techniques par des retours terrain et des conseils d’expert.
Aborder ce sujet avec rigueur et pragmatisme permet de mieux comprendre les enjeux liés au signal FPV, à la qualité réception, et à la portée antenne optimale. Le pilotage FPV ne se limite plus aujourd’hui à la performance brute du drone, mais intègre une maîtrise fine des équipements radio. Ce comparatif technique drone FPV met en lumière les subtilités qui influencent la maniabilité et la fiabilité en conditions réelles, avec une attention particulière portée au test antennes sur le terrain et à l’impact des différents designs.
Les fondamentaux du gain antenne et son impact sur la portée antenne en vol FPV
Le gain d’une antenne FPV correspond à sa capacité à concentrer l’énergie émise ou reçue dans une direction donnée. Sur le papier, un gain plus élevé promet une portée plus longue, mais en pratique, ce principe doit s’appliquer en fonction du type de vol et de l’environnement.
Pour un vol freestyle, par exemple, l’antenne doit offrir une couverture homogène autour du drone afin d’assurer une qualité réception constante, quel que soit l’angle d’orientation. Dans ce cas, les antennes à gain modéré, comme les omnidirectionnelles Pagoda ou Cloverleaf, sont idéales. Elles offrent une répartition équilibrée du signal, limitant les zones mortes et garantissant un flux vidéo fluide même lors de manœuvres brusques.
À l’inverse, les antennes directionnelles telles que les Patch ou Yagi concentrent le signal pour augmenter la portée dans un axe précis. Cette approche est privilégiée pour les vols longue distance ou relayés depuis une station au sol, où la précision du faisceau améliore nettement la stabilité du retour vidéo. Cependant, elle demande une orientation rigoureuse sous peine de pertes signal importantes.
Le choix du gain antenne se fait donc en fonction de sa capacité à équilibrer couverture et distance utile, tenant compte de la dynamique du drone dans l’espace. Une antenne à haut gain améliorera la distance transmission mais peut pénaliser la maniabilité, tandis que des gains plus faibles favorisent la souplesse de pilotage et une liaison vidéo plus constante dans toutes les directions.
Un comparatif antennes efficace doit aussi prendre en compte la robustesse et la durabilité de l’antenne. Les modèles Stubby ou Champignon, bien qu’ils aient un gain parfois inférieur, offrent une excellente résistance aux crashs, une qualité essentielle lors de sessions intenses en course ou freestyle. Trouver l’équilibre entre performance antenne et solidité assure une expérience optimale sur le long terme.
On retrouve sur le sujet des analyses détaillées sur les performances et le comportement d’antenne FPV dans de nombreuses ressources spécialisées comme ce guide complet sur les antennes FPV qui reste une référence incontournable pour affiner son choix.
Polarisation et orientation : clés invisibles pour maximiser la qualité réception FPV
La polarisation des antennes, souvent négligée dans les tutos basiques, est pourtant un facteur déterminant dans la performance antenne. En FPV, on privilégie quasi systématiquement la polarisation circulaire, avec des variations RHCP (Right Hand Circular Polarization) ou LHCP (Left Hand Circular Polarization). Le respect de cette correspondance entre émetteur (VTX) et récepteur (RX) évite des pertes signifiantes pouvant atteindre plusieurs décibels et garantir un flux vidéo stable.
L’orientation physique des antennes sur le drone influence également la directivité et la répartition du signal. Placer l’antenne RX perpendiculairement au sol améliore la couverture omnidirectionnelle, tandis que sur l’émetteur, l’écartement par rapport aux moteurs et ESC réduit les interférences électromagnétiques nuisibles. Cette précaution simple, confirmée par des experts d’ImmersionRC, limite les artwork en vol et renforce la fiabilité de la liaison.
Tester différentes configurations reste la méthode la plus sûre pour déterminer le montage optimal selon ta frame, car la fibre de carbone et la proximité d’autres composants peuvent modifier le comportement du signal. Si tu veux approfondir ce sujet technique mais passionnant, la lecture de cet article détaillé sur les antennes FPV t’apportera une vision pratique et théorique précieuse.
Le tableau ci-dessous résume les principales règles d’orientation et de polarisation pour une portée maximale avec les antennes FPV :
| Règle | Description | Impact sur la portée |
|---|---|---|
| Polarisation identique VTX-RX | Aligner RHCP avec RHCP ou LHCP avec LHCP | Réduction des pertes et gain du signal |
| Orientation RX perpendiculaire au sol | Maintenir antenne RX à la verticale | Améliore la couverture omnidirectionnelle |
| Éloignement de l’antenne VTX des moteurs/ESC | Minimiser les interférences électromagnétiques | Stabilise la qualité vidéo |
| Éviter surfaces métalliques proches | Limiter effets de blindage et pertes signal | Maintien une liaison propre et stable |
Ce respect rigoureux des principes permet une amélioration notable de la distance transmission, indispensable pour optimiser ta session FPV, que tu sois en vol indoor ou en pleine nature.
Analyse technique des câbles VTX et soudures : impact sur la performance antenne
Au-delà du simple choix d’antenne drone, la liaison entre l’émetteur VTX et l’antenne elle-même affecte fortement la portée et la stabilité du signal FPV. Le câble coaxial joue un rôle essentiel, avec plusieurs options à envisager selon le poids, la taille de la frame et la distance à parcourir.
Le câble RG178, compact et léger, est souvent utilisé pour les petites frames mais nécessite une installation soignée pour éviter les pertes. Pour les longues liaisons ou frames plus grandes, un coax renforcé avec un meilleur blindage est fortement conseillé. Cette amélioration réduit les interférences provenant notamment des ESC et moteurs brushless, sources majeures de perturbations électriques.
De plus, la qualité des soudures impacte directement la fiabilité générale du montage. Une soudure mal réalisée engendre des coupures récurrentes, des artefacts visuels, et donc une expérience de vol dégradée. La maintenance rigoureuse avec contrôle à l’ohmmètre et l’utilisation de connecteurs SMA robustes garantissent un circuit stable et durable.
Le recours à un condensateur d’entrée de 1000µF est une autre astuce fréquemment employée. Il absorbe les pics de tension et atténue le bruit sur la ligne d’alimentation du VTX, contribuant à une émission plus propre et sans artefacts.
Voici un aperçu comparatif des câbles et composants impactant la qualité de ta liaison FPV :
| Composant | Avantages | Limites | Recommandations |
|---|---|---|---|
| RG178 | Léger, compact, adapté petites frames | Blindage moyen, sensible aux interférences | Installation éloignée des ESC, soudures soignées |
| Coax renforcé | Meilleure immunité aux parasites, durabilité | Poids et encombrement supérieurs | Recommandé pour longues distances, frames larges |
| Condensateur 1000µF | Réduction des pics de tension | Occupe de l’espace, nécessite place sur frame | Indispensable pour la stabilité du VTX |
| Soudure de qualité | Fiabilité et longévité | Requiert compétence et contrôle régulier | Contrôle systématique avant vol |
Le soin apporté à cette partie est souvent ce qui fait la différence entre une session avec artefacts ou coupures, et une immersion totale dans le pilotage drone FPV. Pour aller plus loin, consulte ce test matériel dédié aux antennes et casques FPV.

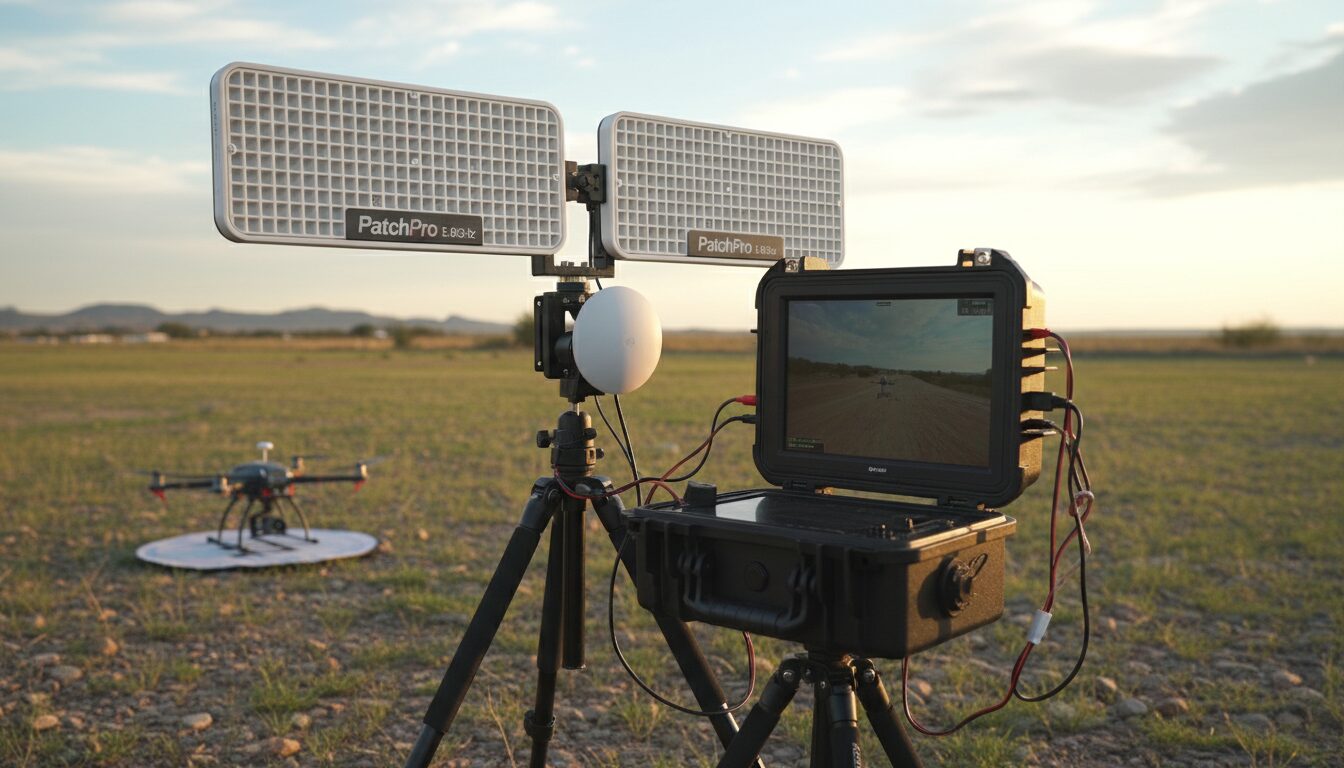

Stations au sol et antennes directionnelles : prolonger la portée antenne sans compromis
Lorsque la distance devient un enjeu majeur, minorant le compromis habituel entre gain antenne et maniabilité, la station au sol prend toute son importance. Ici, le choix d’une antenne directionnelle puissante prolonge la portée efficace de ta liaison FPV, en focalisant l’énergie dans une zone précise.
Les antennes Patch, Hélicoïdales et Yagi affichent des gains allant de 5 à 14 dBi, bien supérieurs aux omnidirectionnelles classiques. Associées à un système de diversité avec commutation intelligente, elles offrent une stabilité de la vidéo même en présence de trajets multiples ou d’obstacles partiels. La constatation lors de tests terrain indique que l’usage d’une hélicoïdale avec un tracker motorisé sur la station peut faire passer la distance transmission au-delà des 2 kilomètres, une performance impressionnante et remarquable dans le domaine FPV.
La gestion de la diversité implique combiné antenne omni et antenne directionnelle, permettant de choisir automatiquement la meilleure source selon la position du drone et de l’environnement radio. Cela évite les coupures intempestives et améliore la continuité de la réception.
Pour exploiter pleinement cette configuration, il faut soigner l’installation en assurant une hauteur suffisante des antennes (1,5 mètre ou plus) sur la station, ainsi que la qualité des connecteurs et câbles. En respectant ces aspects, la portée antenne ne sera plus un frein à tes ambitions de vol.
Retrouve un comparatif technique éclairant sur les antennes station au sol sur des sites spécialisés comme WikDrone ou France-FPV, véritables mines d’or pour peaufiner ta configuration.
- Patch : bon gain directionnel, couverture moyenne portée sans nécessité de pointage constant
- Hélicoïdale : gain élevé, portée maximale via pointage précis
- Yagi : gain très élevé, faisceau focalisé pour longues distances
- Omnidirectionnelle : faible gain mais couverture 360° autour du pilote
- Crosshair / Dual : compromis entre performance et durabilité
Optimiser la portée antenne par choix de zone et gestion énergétique en vol FPV
Au-delà de la technologie, l’environnement et la gestion de l’énergie sont des leviers déterminants pour la portée antenne effective en vol réel. Un lieu dégagé, sans obstacles métalliques ni sources d’ondes perturbatrices, offre la meilleure stabilité du signal FPV et évite les pertes dues aux trajets multiples qui brouillent la qualité réception.
Éviter les zones urbaines denses ou les lignes haute tension est crucial pour préserver la distance transmission espérée. Par temps humide, la portée et la stabilité s’en ressentent aussi négativement, majorant la consommation énergétique et limitant la durée utile de la batterie. En compensant par un choix de batteries haute capacité et une optimisation du poids du drone, tu prolonges la durée de vol tout en conservant un signal fiable.
Veiller à calibrer et régler l’électronique embarquée, notamment ESC et moteurs, améliore aussi l’efficience, ce qui peut maximiser l’autonomie et donc la performance globale de la mission FPV. La rigueur sur ces détails est la clé d’un pilotage long range réussi, et parfaitement adapté aux projets ambitieux.
Ce tableau résume les bonnes pratiques terrain pour maximiser la portée et la qualité de réception :
| Facteur | Impact | Recommandation |
|---|---|---|
| Zones dégagées | Moins d’obstacles, meilleure portée | Privilégier campagnes ou espaces ouverts |
| Altitude modérée | Réduction des pertes par obstacles | Voler en plaine ou plateaux |
| Conditions météo | Humidité et vent peuvent réduire signal | Choisir journées sèches et calmes |
| Capacité batterie | Durée de vol prolongée | Opter pour LiPo haute capacité et résistance faible |
| Réglages internes ESC/moteurs | Optimisation consommation | Calibrer régulièrement pour efficience |
Pour appliquer efficacement ces conseils pratiques et techniques, il est recommandé de s’appuyer sur des ressources reconnues, dont la lecture de ce guide complet du montage FPV pour maîtriser intégralement chaque étape, du choix du matériel à la configuration optimisée pour la meilleure portée antenne.
Comment choisir entre une antenne omnidirectionnelle et directionnelle pour mon drone FPV ?
Tout dépend du type de vol. Opte pour une antenne omnidirectionnelle pour le freestyle, qui offre une couverture autour du drone. Pour les vols longue distance, la directionnelle maximisera la portée mais nécessite une orientation précise.
Pourquoi la polarisation des antennes FPV est-elle importante ?
La polarisation circulationnelle (RHCP ou LHCP) doit être identique entre l’émetteur et le récepteur pour éviter des pertes drastiques de signal, assurant une meilleure stabilité de la vidéo en vol.
Le type de câble influence-t-il vraiment la qualité du signal FPV ?
Oui, un câble mieux blindé comme un coax renforcé minimise les interférences générées par les moteurs et ESC, améliorant la portée effective et la qualité réception en vol.
Comment étendre la portée de ma liaison FPV ?
Utilise une station au sol avec des antennes directionnelles à gain élevé et une configuration en diversité. Soigne aussi la hauteur et la qualité des connecteurs pour maximiser la distance transmission.
Quels facteurs environnementaux impactent la portée antenne en FPV ?
Les obstacles comme les structures métalliques, les lignes haute tension, la météo humide ou venteuse peuvent fortement réduire la portée et la qualité du signal FPV.
