Dans l’univers du drone FPV, comprendre les subtilités des vidéos transmetteurs (VTX) est une étape cruciale pour optimiser ton expérience de vol. En 2025, les technologies ont tellement évolué que le simple choix d’un VTX peut influencer directement la qualité de transmission, la portée de transmission, et la fluidité de la vidéo reçue dans tes lunettes. Pas question de s’aventurer dans le pilotage sans avoir une bonne maîtrise des paramètres clés : fréquences VTX, puissance de sortie, compatibilité avec ta stack, robustesse face aux crashs ou encore lutter contre les interférences. Accroche-toi, car ce test technique dévoile les mécanismes et les stratégies qui transforment une simple liaison vidéo en immersion d’exception.
En FPV racing comme en freestyle, la qualité vidéo n’est pas un luxe, mais une nécessité pour percevoir chaque détail dans la course effrénée ou la figure acrobatique. Ce guide décortique les choix techniques, mais aussi les implications réelles sur le terrain. Que tu optes pour un système analogique pour sa latence ultra faiblissime ou que tu préfères une transmission HD numérique – souvent plus lourde et énergivore – le compromis va peser sur la maniabilité de ton drone et ta capacité à réagir instantanément. Ce test technique t’emmène à travers les caractéristiques essentielles pour y voir clair, te préparer au montage et comprendre les limites que chaque technologie impose.
Plongeons ensemble dans un comparatif détaillé, où la robustesse, la réparabilité et l’adaptabilité aux divers types de vol FPV sont mis à l’épreuve. Ce tour d’horizon, inspiré par des retours terrain et des analyses poussées, promet de t’outiller dans la sélection rigoureuse de ton VTX, au cœur même de ta stack. Ce voyage dans la technicité te convaincra peut-être d’investir dans un VTX de dernière génération, ou au contraire de privilégier un modèle plus simple mais fiable, parfaitement adapté à ton style et ton budget.
Analyse approfondie du comportement et des performances des VTX FPV
Le VTX est plus qu’un simple composant dans ta stack : il est la clé de voûte de ta visibilité en vol. Son rôle est de transmettre en temps réel l’image captée par la caméra FPV vers ton casque ou tes lunettes. Du coup, la portée de transmission et la stabilité du signal sont des critères de premier ordre. En 2025, les évolutions techniques offrent plusieurs options : les systèmes analogiques restent prisés pour leur faible latence, alors que les VTX numériques HD montent en puissance grâce à leur qualité vidéo exceptionnelle.
Tester un VTX consiste avant tout à évaluer sa puissance de sortie, exprimée en milliwatts (mW). Cette puissance influence directement la portée et la qualité de la liaison vidéo. Par exemple, un module de 25 mW pourra assurer un vol en espace restreint avec une excellente stabilité, tandis qu’un VTX pouvant monter jusqu’à 800 mW, souvent interdit par la réglementation en France, permet des distances bien plus longues mais au prix d’un poids et consommation accrus.
Les critères d’évaluation clés à observer :
- Latence : la rapidité avec laquelle l’image arrive sur tes lunettes ; un paramètre vital surtout en racing.
- Qualité vidéo : la netteté, la résolution et la fluidité du signal reçu.
- Stabilité et résistance aux interférences : le signal doit rester propre même dans des zones urbaines denses ou avec plusieurs pilotes dans les airs.
- Compatibilité mécanique : taille, poids et façonnage du module pour une intégration optimale dans la frame.
- Puissance de sortie réglable : pratique selon les zones de vol pour respecter réglementation et maximiser usage.
Mais dans la pratique, comment se comporte un VTX lors d’un vol intensif ? Prenons l’exemple d’un VTX DJI O3 Air Unit, qui intègre la transmission HD avec enregistrement vidéo interne. Le pilote bénéficie d’images ultra immersives, mais doit accepter une latence légèrement supérieure à celle d’un VTX analogique classique. Ce compromis est souvent favorable dans les contextes freestyle ou long-range, où la finesse de l’image prime. En revanche, les passionnés de drone racing privilégieront un module analogique tel que TBS Unify Pro32, reconnu pour sa stabilité et sa faible latence autour de 10 ms.
En testant différents VTX, le retour est unanime : la gestion thermique devient un enjeu pour éviter la surchauffe et la coupure inopinée du signal. Les constructeurs ont optimisé les dissipateurs et intégré des protections, mais la robustesse face aux crashs reste un point faible. Un choc peut facilement endommager le module ou la soudure, compromettant la qualité vidéo. Ce critère est à prendre en compte pour choisir son VTX selon la fréquence de tes sessions et le niveau de risque en vol.
| Modèle VTX | Puissance max (mW) | Latence estimée | Format vidéo | Poids (g) | Points forts |
|---|---|---|---|---|---|
| DJI O3 Air Unit | 250 | ~30 ms | HD numérique | 28 | Qualité vidéo HD, enregistrement interne |
| TBS Unify Pro32 | 800* | ~10 ms | Analogique | 5 | Faible latence, compatibilité large |
| RushFPV AXii Race VTX | 25 | ~8 ms | Analogique | 6,5 | Stabilité et compacité |
| AKK FX2-Dominator | 600* | ~12 ms | Analogique | 7 | Bon rapport qualité/prix |
*Valeurs sujettes à la réglementation locale
Cette analyse technique révèle que la sélection du VTX dépendra évidemment du style de vol recherché. Une approche plus détaillée est disponible via des ressources spécialisées sur les VTX et antennes ainsi que les principes clés pour comprendre le VTX en FPV.
Comparatif entre VTX HD et analogique : impact sur la qualité vidéo et latence en FPV
Passer du VTX analogique traditionnel aux systèmes HD transforme radicalement ta perception lors du pilotage. Le VTX analogique est le champion de la latence basse, typiquement inférieure à 10 millisecondes, ce qui te donne un retour quasi instantané – parfait pour le drone racing où chaque milliseconde compte. Toutefois, la qualité vidéo reste relativement limitée, avec une résolution généralement autour de 720p en basse définition.
En revanche, le VTX HD délivre une image beaucoup plus nette, en Full HD voire au-delà, et offre la possibilité d’enregistrer la vidéo directement sur le module, sans équipement supplémentaire. Cela change la donne pour le freestyle ou la captation, où la qualité de l’image prime sur la latence. Pourtant, cette qualité a un prix : la latence peut chuter jusqu’à 30 millisecondes voire plus, une donnée à considérer en fonction de ton style de vol.
Points à prendre en compte dans le choix entre analogique et HD :
- Latence : Critère principal en racing, où la réactivité est reine.
- Résolution et fluidité : Le HD offre un rendu d’image supérieur pour une immersion plus vive.
- Poids et consommation : Les unités HD sont souvent plus lourdes et énergivores, impactant la maniabilité.
- Complexité d’installation : Les systèmes HD requièrent une stack compatible et parfois plus onéreuse.
- Archivage vidéo intégré : Gain pour les analyses et montages post-vol.
Par exemple, le système DJI Vista offre un compromis intéressant, avec une latence réduite par rapport aux premiers Air Units HD, tout en gardant une qualité vidéo très élevée. Cependant, cette configuration nécessite une optimistaion soignée des antennes et des fréquences VTX pour limiter les interférences, surtout lorsque plusieurs pilotes volent simultanément.
Le choix ne peut être fait à la légère. Sur drone-fpv.fr, tu trouveras une excellente étude détaillant ce dilemme technique et ses implications pratiques. Ce comparatif fait le pont entre l’aspect purement technique et la sensibilité réelle en vol selon les besoins des pilotes.
| Critère | VTX Analogique | VTX HD Numérique |
|---|---|---|
| Latence | Très faible (~8-10 ms) | Plus élevée (~30 ms) |
| Qualité vidéo | Standard, limitée à 720p | Full HD et plus |
| Poids et Consommation | Léger, faible consommation | Plus lourd, plus gourmand |
| Facilité d’installation | Simple, compatible avec la plupart des stacks | Plus complexe, nécessite stack dédiée |
| Fonctionnalités ajoutées | Contrôle basique du canal/power | Enregistrement intégré, OSD avancé |
Pour approfondir la compréhension des fréquences VTX, de leurs utilisations et restrictions, ainsi que des antennes, explore le contenu de studioSPORT, une ressource incontournable pour tout pilote FPV qui veut aller plus loin.

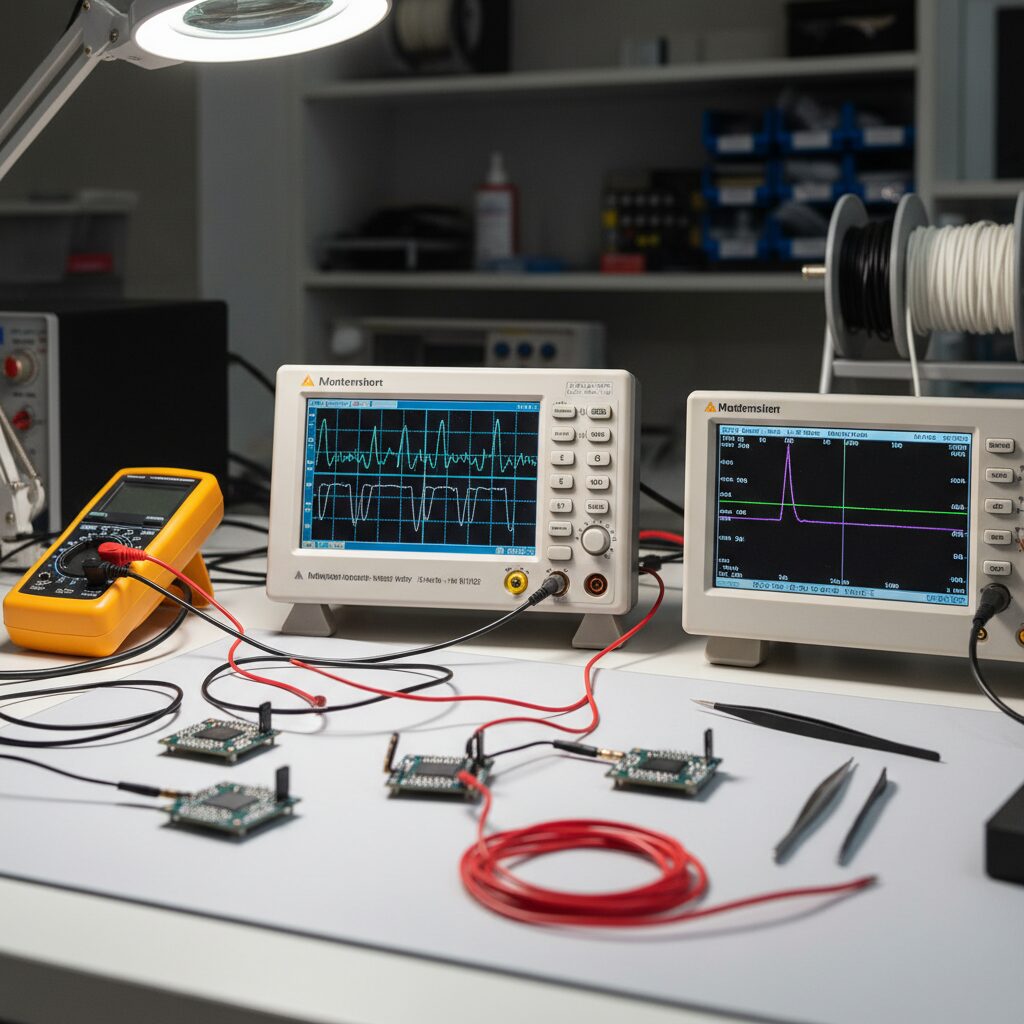

Techniques de montage et tests pour garantir la fiabilité des VTX en vol FPV
Choisir un VTX ne se limite pas à ses caractéristiques techniques théoriques. La phase de montage, configuration et tests détermine en grande partie la performance finale et la durée de vie du module. Une soudure mal faite, une alimentation instable ou un câblage inadapté peuvent entraîner un manque de signal, une interférence incessante, voire une panne totale en vol.
Dans un premier temps, il faut privilégier une stack Plug & Play avec un VTX intégré ou compatible. Ce type de solution évite bien des erreurs de câblage tout en optimisant le poids et l’encombrement. Par exemple, la carte AIO (All-In-One) couplée à un VTX digital intégré se connecte souvent via un port UART spécifique, permettant de gérer la puissance et la fréquence directement via Betaflight.
Check-list essentielle avant le premier vol :
- Vérifier la bonne alimentation (5 V ou 12 V selon le VTX) à l’aide d’un multimètre.
- Contrôler la soudure des câbles vidéo entre caméra et VTX, en veillant à l’usage de gaines thermorétractables.
- Assurer la compatibilité et raccordement correct du port UART pilotant le VTX.
- Tester les fréquences VTX et puissance de sortie depuis le contrôleur de vol.
- Mathématiquement calibrer la polarisation et adapter les antennes pour minimiser les interférences.
- Réaliser un test en bench, avec lunettes ou écran, en mode stationnaire avant le premier décollage.
Un crash n’est jamais loin en FPV, donc la robustesse mécanique et électronique conclus ce panorama. La présence d’un condensateur sur l’alimentation du VTX atténue les baisses de tension lors des pics d’accélération ou de décollage. Ce petit détail technique, souvent ignoré, contribue à la stabilité du signal en vol agressif.
| Étape | Objectif | Impact sur la performance |
|---|---|---|
| Contrôle alimentation | Assurer une tension stable | Evite les coupures et pertes signal |
| Soudure vidéo | Connexion fiable & sans shorts | Optimisation qualité image |
| Configuration UART dans Betaflight | Commande VTX efficace | Réglage fréquence et puissance facile |
| Calibration antenne | Réduction interférences | Amélioration portée et stabilité |
| Test en bench | Valider la configuration | Sécurité avant vol réel |
Pour en savoir plus sur la configuration Betaflight et les protocoles comme SmartAudio ou Tramp, ce guide est un excellent point de départ. Il détaille aussi les normes et réglementations en vigueur, évitant les erreurs fréquentes.
Diagnostic et dépannage : quand ton VTX ne transmet plus de signal
Un vrai casse-tête : ton VTX ne transmet plus de vidéo, laissant apparaître un écran blanc ou de la neige dans tes lunettes. Ce genre de problème survient souvent après un petit crash, et la panique n’est jamais loin. Pourtant, une méthode rigoureuse permet d’identifier la cause et de remettre ton drone en état rapidement sans changer immédiatement des composants coûteux.
Les étapes incontournables pour un dépannage efficace :
- Vérifier l’alimentation : un fil d’alimentation coupé ou un voltage insuffisant sont souvent à l’origine du souci.
- Tester la connexion vidéo : la liaison entre caméra, carte de vol et VTX doit être intacte, pas de courts-circuits ni de fils endommagés.
- Contrôler les paramètres Betaflight : active le bon port UART, vérifie le protocole (SmartAudio, Tramp), et assure-toi que le canal VTX est bien réglé.
- Essayer un test VTX isolé : débranche ton VTX de la carte pour l’alimenter directement et vérifier s’il fonctionne seul.
- Inspecter PCB et soudures : un coup d’œil rapide sur la carte de vol AIO permet de détecter des composants brûlés ou des soudures desserrées.
- Vérifier l’état du récepteur vidéo (VRX) : un casque ou une antenne défaillante peut aussi être responsable.
Les forums spécialisés, tels que We Are FPV, regorgent d’exemples concrets de problèmes résolus grâce à cette approche méthodique.
| Problème | Cause possible | Action recommandée |
|---|---|---|
| Pas de signal vidéo | Alimentation défaillante | Mesurer et réparer câblage, vérifier batteries |
| Signal vidéo intermittent | Câblage vidéo défectueux | Remplacer ou ressouder le câble |
| Paramètres Betaflight incorrects | Mauvais port UART ou protocole VTX | Reconfigurer Betaflight, contrôler OSD |
| Carte de vol endommagée | Crash ou court-circuit | Remplacer la carte ou réparer soudures |
| Récepteur vidéo défaillant | Antennes ou lunettes HS | Tester avec autre casque ou antenne |
Ce diagnostic structuré est clé pour maintenir ton drone en pleine forme et continuer à voler avec confiance. En combinant rigueur technique et retours de la communauté, tu gagnes en autonomie face aux pannes.
Influence de la qualité du VTX sur la durabilité et la réparabilité du drone FPV
Souvent sous-estimée, la durabilité d’un VTX affecte directement la longévité de ta configuration FPV et le coût global d’entretien. Un VTX robuste te protège des galères post-crash, limite les coupures vidéo et évite de multiples remplacements. La réparabilité est aussi un point essentiel : un module trop intégré ou mal conçu rend difficile toute intervention.
Les modèles récents intègrent des normes élevées en termes de solidité, notamment avec des boîtiers renforcés et des composants au standard industriel. Mais ce n’est pas la panacée, surtout si la fixation dans la frame est approximative, exposant le VTX à des chocs répétés.
Les points clés pour un VTX durable et réparable :
- Matériaux du boîtier : aluminium ou polycarbonate renforcé favorisent la dissipation thermique et la résistance aux chocs.
- Qualité des soudures : éviter les pannes liées à la fatigue des connexions.
- Modularité : possibilité de remplacer une antenne cassée ou le module sans devoir racheter la totalité.
- Compatible avec les frames 5 pouces robustes : un bon maintien réduit les vibrations nuisibles au signal vidéo.
- Facilité d’accès : bien penser le positionnement dans ta stack pour le dépannage rapide.
Par exemple, la série TBS Unify est louée pour sa réparabilité et sa disponibilité de pièces détachées. À l’inverse, les VTX intégrés à des stacks all-in-one fermées posent souvent problème dès le premier souci mécanique ou électronique. Le test en vol dévoile rapidement si une plus grande robustesse n’est pas synonyme d’un poids excessif, un facteur à intégrer selon ton style de vol.
| Aspect | VTX haut de gamme | VTX basique |
|---|---|---|
| Robustesse mécanique | Boîtier renforcé, dissipateurs thermiques | Boîtier plastique fin, fragile |
| Réparabilité | Pièces détachées et modularité | Composants soudés non démontables |
| Poids | Plus lourd | Léger |
| Mise à jour firmware | Souvent disponible | Rare ou inexistante |
| Prix | Plus élevé | Abordable |
Cet aspect technique se révèle capital pour un pilote cherchant à investir à moyen terme, évitant de tomber dans la spirale des remplacements fréquents et des pannes surprises. Le marché FPV regorge de conseils sur les composants, comme détaillé sur drone-actu.fr, qui met l’accent sur la durabilité dans le choix des équipements.
Quelles sont les différences majeures entre un VTX analogique et un VTX HD ?
Le VTX analogique propose une faible latence et un signal robuste avec une qualité vidéo suffisante pour le pilotage rapide, tandis que le VTX HD offre une qualité d’image bien supérieure avec enregistrement intégré, mais parfois une latence plus élevée et un poids plus important.
Comment maximiser la portée de transmission de mon VTX ?
Pour optimiser la portée, veille à choisir un VTX avec une puissance adaptée à ton usage et ta réglementation locale, utilise des antennes de qualité, et assure un bon calibrage des fréquences VTX afin de minimiser les interférences.
Que faire si mon VTX ne transmet plus de signal ?
Commence par vérifier l’alimentation, les connexions, la configuration Betaflight, et teste ton VTX indépendamment. Inspecte les soudures et relevé d’éventuels dommages physiques. Enfin, teste aussi ton récepteur vidéo pour exclure un défaut de réception.
Quelle importance a le poids du VTX dans la maniabilité du drone FPV ?
Un VTX plus lourd impacte légèrement la maniabilité et la consommation globale de ton drone, surtout en freestyle et racing où la réactivité et la vitesse sont clés. Il faut donc équilibrer entre qualité vidéo et poids embarqué.
Comment bien protéger mon VTX lors d’un montage ?
Utilise des gaines thermorétractables bien ajustées, un condensateur pour stabiliser la tension et fixe solidement ton VTX dans la frame avec un accès facile pour un entretien rapide.
