Un drone FPV, c’est une dizaine de pièces qui forment trois chaînes : la puissance (batterie, ESC, moteurs), la commande (radio, récepteur, contrôleur de vol) et la vidéo (caméra, transmetteur, lunettes). Comprendre le rôle de chaque composant et la façon dont ils se connectent évite la plupart des erreurs d’achat et de montage. Ce guide décrit chaque élément, ce qu’il faut lire sur sa fiche et les pièges de compatibilité, exemples de fiches constructeurs à l’appui.

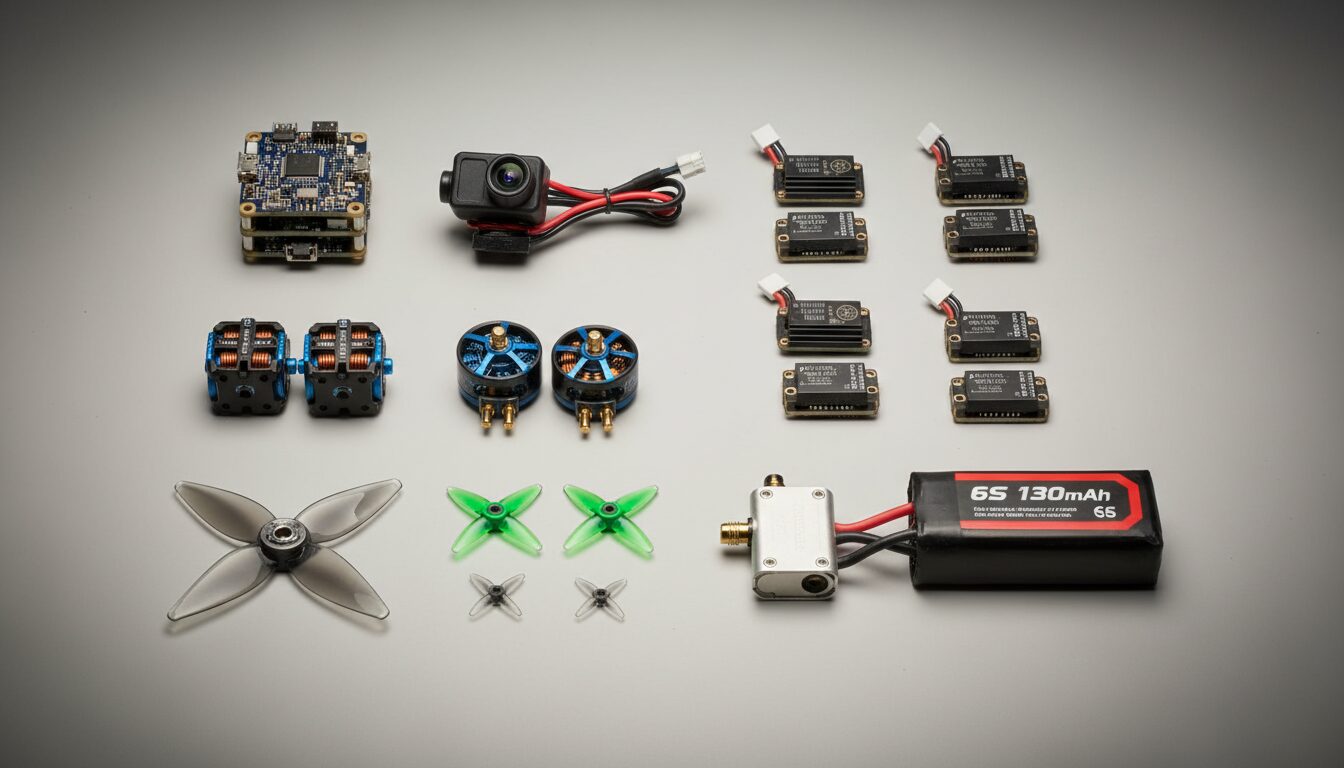

Les composants et leur rôle
| Composant | Rôle | À lire sur la fiche | Piège courant |
|---|---|---|---|
| Châssis (frame) | Structure, protection de l’électronique | Taille d’hélice, entraxe moteurs, format du stack | Fixations moteur ou stack incompatibles |
| Moteurs | Faire tourner les hélices | KV, tension prévue, fixation, diamètre d’axe | KV inadapté à la tension |
| ESC | Piloter les moteurs selon les ordres du contrôleur | Nombre de cellules, courant, protocole, firmware | Tension trop haute pour l’ESC |
| Contrôleur de vol | Stabiliser le drone, gérer les périphériques | Alimentation, régulateurs, ports série (UART) | Pas assez de ports série |
| Récepteur | Recevoir les ordres de la radio | Protocole, bande, antenne | Protocole différent de la radio |
| Caméra et VTX | Filmer et transmettre l’image | Système (analogique ou numérique), tension d’entrée | VTX alimenté au-delà de sa plage |
| Hélices | Produire la poussée | Diamètre, pas, nombre de pales, moyeu | Moyeu incompatible avec l’axe moteur |
| Batterie | Fournir l’énergie | Cellules, capacité, connecteur, règles de charge | Tension de pleine charge oubliée |
La chaîne de puissance
La batterie alimente l’ESC, qui pilote les moteurs et alimente souvent le contrôleur de vol par un connecteur commun. La fiche du stack SpeedyBee F405 V4 illustre ce schéma : le contrôleur accepte du 3S à 6S par les pastilles batterie de son connecteur à 8 broches, et fournit deux régulateurs, 5 V et 9 V, limités chacun à 3 A au total. Le récepteur, la caméra et le GPS se branchent sur ces sorties régulées, jamais directement sur la batterie.
Côté ESC, la fiche du SpeedyBee BLS 60A annonce une entrée 3 à 6S et fournit un condensateur de 1 000 µF à souder près des pastilles d’alimentation, pour absorber les pics de tension. Le transmetteur vidéo demande la même vigilance : selon les caractéristiques DJI, l’O4 Air Unit Pro accepte 7,4 à 26,4 V, l’O4 Air Unit standard 3,7 à 13,2 V seulement. Si tu vises le 6S, notre checklist de compatibilité 6S reprend ces points un par un.
La chaîne de commande
La radio envoie les ordres au récepteur, qui les transmet au contrôleur de vol par un port série. Selon la documentation ExpressLRS sur le câblage, un récepteur série utilise le protocole CRSF sur deux fils : sa sortie TX va sur une entrée RX du contrôleur, et son entrée RX sur une sortie TX, pour la télémétrie. Une erreur de croisement suffit à ce que rien ne fonctionne.
Les ports série sont une ressource limitée. Sur le F405 V4, SpeedyBee en annonce six, dont un réservé au Bluetooth et un à la télémétrie ESC ; il en reste quatre pour le récepteur, le VTX, la caméra et le GPS. Compte tes périphériques avant d’acheter.
Entre le contrôleur et l’ESC, la page ESC Firmware de Betaflight présente le DShot comme le protocole numérique à privilégier : il ne demande pas de calibration et c’est la seule façon de récupérer le régime moteur et la télémétrie étendue depuis l’ESC. Le firmware de l’ESC (AM32, BLHeli_32 ou d’autres selon le matériel) doit être compatible avec ces fonctions.

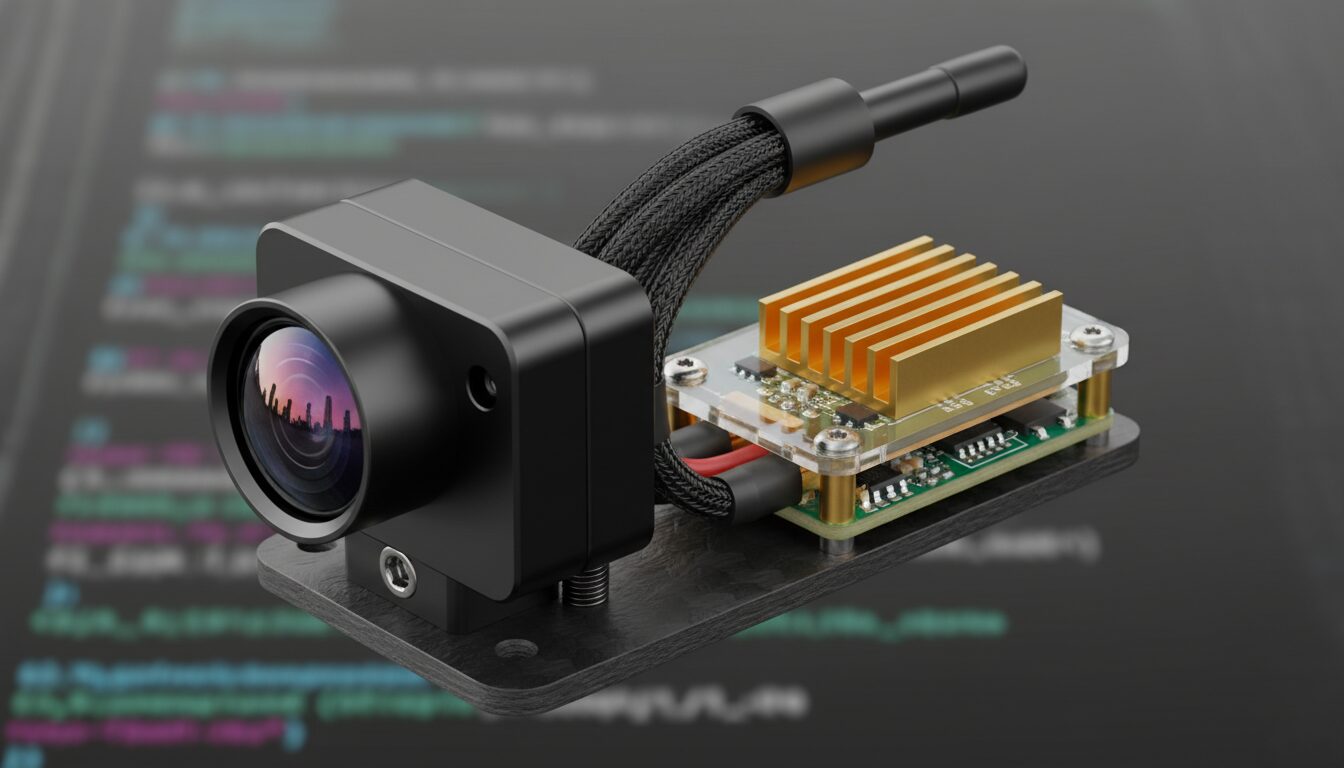

La chaîne vidéo
La caméra filme, le VTX transmet, les lunettes ou l’écran reçoivent. Le choix entre analogique et numérique conditionne le reste : lunettes, poids embarqué, tension, budget. Il est détaillé dans notre comparatif des systèmes vidéo analogiques et numériques. Un VTX numérique DJI communique en général avec le contrôleur par un port série pour l’OSD : prévois-le dans ton décompte.
Moteurs, hélices et châssis : les cotes mécaniques
La fiche du moteur iFlight XING2 2207 donne les cotes à vérifier : fixation 16 × 16 mm en M3, axe de 5 mm, KV proposé en 1855 ou 2755 selon la tension visée. La fixation doit correspondre aux bras du châssis, l’axe au moyeu de tes hélices. Pour aller plus loin sur l’association moteur et variateur, vois notre dossier pour associer moteurs et ESC.
Premier branchement : l’ordre de vérification
- Contrôle visuel des soudures et absence de court-circuit avant de brancher une batterie.
- Connexion USB : le contrôleur est reconnu, le récepteur répond aux sticks.
- Hélices retirées, comme le rappelle la page de l’onglet Motors de Betaflight : test de chaque moteur et de son sens de rotation.
- Vérification de l’image et de l’OSD.
- Hélices montées dans le bon sens, premier vol prudent dans un cadre autorisé.
Si tu en es au choix des pièces, l’ordre d’achat compte autant que les pièces elles-mêmes : notre guide pour choisir tes composants dans le bon ordre part du besoin et remonte vers le matériel. Et une fois le drone monté, l’arbitrage entre réactivité et douceur se joue dans notre dossier pour équilibrer vitesse et stabilité.
Sources et méthode
Les exemples viennent des fiches SpeedyBee, DJI et iFlight, de la documentation ExpressLRS sur le câblage et de la documentation Betaflight (ESC Firmware, onglet Motors). Ils illustrent une méthode de lecture et ne constituent pas un test des produits cités. Vérifie toujours la fiche de la version exacte que tu achètes.
