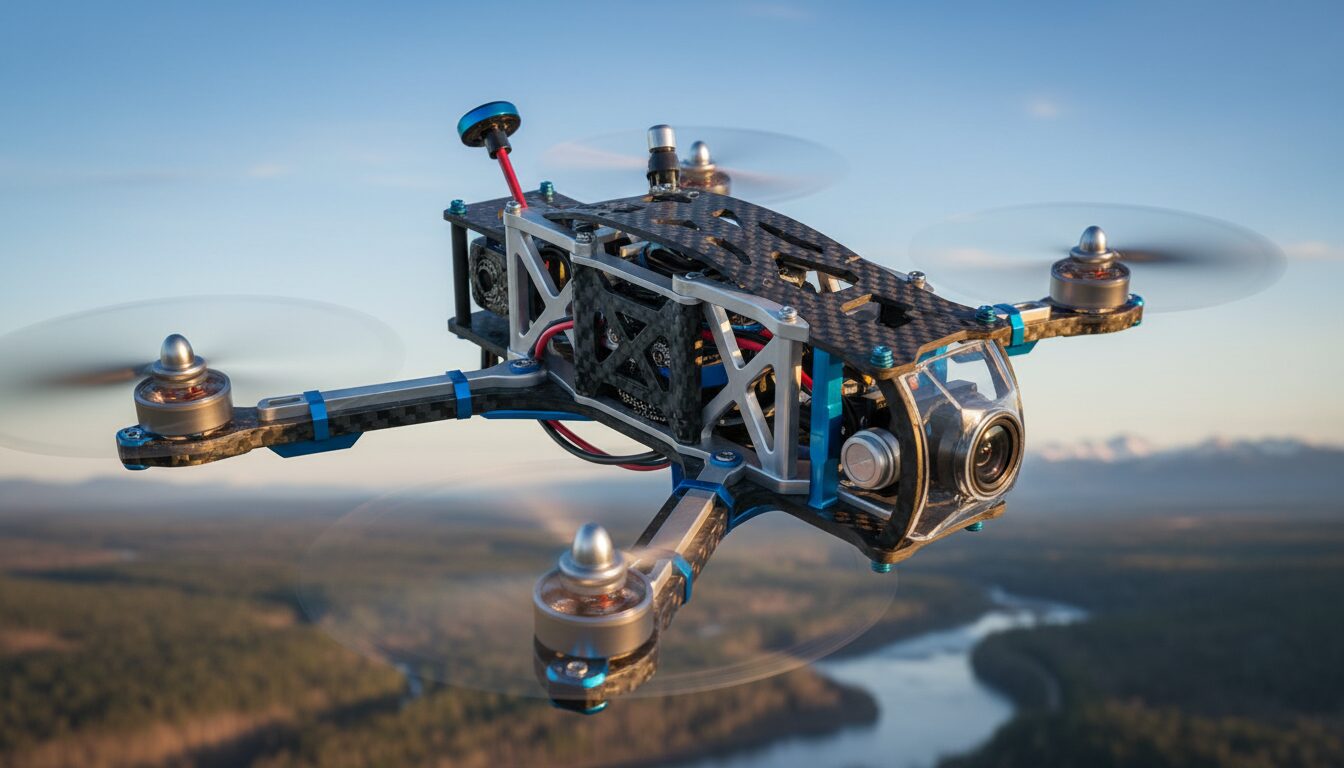

Une frame FPV moderne n’est presque jamais tout carbone. On y trouve des plaques et des bras en fibre de carbone, des pièces imprimées en TPU ou injectées, des entretoises en aluminium, des vis en acier ou en titane. Chaque matériau a un rôle. Ce guide explique où placer chacun, quels compromis de poids et de résistance tu acceptes, et comment lire ces choix sur une fiche, à partir de quatre frames iFlight documentées. Aucun essai destructif n’a été mené par la rédaction.
Le rôle de chaque matériau
| Matériau | Où on le trouve | Ce qu’il apporte | Limite |
|---|---|---|---|
| Fibre de carbone | Bras, plaques | Rigidité et légèreté | Conducteur électrique, peut délaminer après un choc |
| TPU imprimé | Support caméra, antennes, protections, pieds | Souple, absorbe les chocs, facile à remplacer | Moins précis et moins rigide qu’une pièce injectée |
| Plastique injecté | Carénages, supports | Finition et tolérances régulières | Pièce spécifique, à commander chez le fabricant |
| Aluminium | Entretoises, parfois renforts | Rigidité locale, filetage durable | Peut se tordre et transmettre les chocs |
Ce que montrent les fiches officielles
Les fiches iFlight illustrent bien les choix possibles :
- La Mach R5 Ultra Trainer, frame racing de 190 mm d’empattement, annonce 73 g ±3 g avec des bras de 5 mm et des plaques de 2 mm. Le kit inclut un set TPU et des gaines de protection pour les fils moteur.
- La Nazgul Evoque F5 V3, frame freestyle, annonce 256 g ±10 g, des bras de 6 mm et des plaques de 3 mm. iFlight indique être passé des pièces TPU imprimées à des pièces entièrement injectées.
- L’AOS HS5, pensée pour la vitesse, combine des bras de 6 mm, une plaque inférieure de 6 mm et des carénages imprimés en 3D, pour 226 g annoncés.
- La Chimera7 ECO, 7 pouces, annonce 357 g avec des bras de 6 mm et un set TPU.
Ces chiffres ne permettent pas de dire laquelle est « la plus solide » : ils décrivent des choix de conception pour des usages différents. iFlight précise d’ailleurs une tolérance de fabrication de ±0,2 mm sur les épaisseurs.
Les compromis à connaître
Rigidité contre vibrations
La documentation Betaflight sur le soft mounting explique qu’un bras qui fléchit possède une fréquence de résonance : des moteurs plus lourds au bout du bras abaissent cette fréquence et amplifient la résonance, tandis qu’un bras plus rigide la repousse plus haut et en réduit l’amplitude. C’est pourquoi les bras restent en carbone épais sur les quads puissants. L’impact de ces vibrations sur l’électronique est détaillé dans notre page sur les vibrations et chocs subis par l’électronique FPV.
Poids contre réparabilité
Des pièces TPU ajoutent quelques grammes mais protègent la caméra, les antennes et la batterie, et se remplacent facilement, voire s’impriment soi-même. Une pièce injectée est plus régulière mais dépend de la disponibilité des pièces détachées.
Rigidité locale contre transmission des chocs
Une pièce très rigide protège bien mais transmet l’énergie d’un choc à ce qui l’entoure. Une pièce souple sacrifiée peut épargner un bras ou une caméra.
Méthode : comparer deux frames multi-matériaux
- Note l’épaisseur des bras et des plaques sur la fiche.
- Repère ce qui est en TPU, injecté ou imprimé, et si ces pièces sont vendues séparément.
- Vérifie le poids annoncé et sa tolérance.
- Regarde si les bras sont remplaçables individuellement.
- Vérifie la compatibilité : taille de stack, VTX, caméra, entraxe moteur.
Pour aller plus loin dans la comparaison, lis notre méthode pour comparer des frames 5 pouces sur leur fiche, et pour l’effet de la géométrie, notre page sur la frame, la vitesse et la maniabilité.
Après un crash
Contrôle les bras en carbone (fissures, délaminage sur la tranche), les entretoises tordues et les pièces TPU déchirées. Un bras délaminé doit être remplacé. Nos guides sur où casse une frame lors d’un crash et sur le vieillissement du carbone, du TPU et du plastique complètent cette inspection.
Sources et méthode
Cette page est un guide documentaire. Les épaisseurs, poids et matériaux proviennent des fiches officielles iFlight (Mach R5, Nazgul Evoque F5 V3, AOS HS5, Chimera7 ECO) et restent des données constructeur. Le lien entre rigidité des bras et résonance s’appuie sur la documentation Betaflight. Aucun essai de résistance n’a été effectué.
FAQ
Une frame avec beaucoup de TPU est-elle moins solide ?
Pas forcément : le TPU protège et se sacrifie, tandis que les bras en carbone assurent la rigidité. Tout dépend de l’endroit où il est utilisé.
Peut-on imprimer ses propres pièces TPU ?
Oui si le fabricant publie les fichiers ou si des modèles compatibles existent, mais vérifie que la pièce ne gêne ni l’hélice ni les antennes.
